木门变形如何矫正 不外乎这三种

很多时候我们买到的木门会遇到这样一个状况，就是随着季节的交替，家里的气温随之变化，最后导致家里的木门变形，木门变形之后降低了木门隔音的效果。那么，木门变形原因是什么，对应的，木门变形如何矫正？

木门变形

木门在使用过程中只是靠门扇左侧或右侧的合页（或铰链）与门框来连接的，其余部分处于自由的状态。造成木门变形的原因在于门扇两侧的应力不平衡。

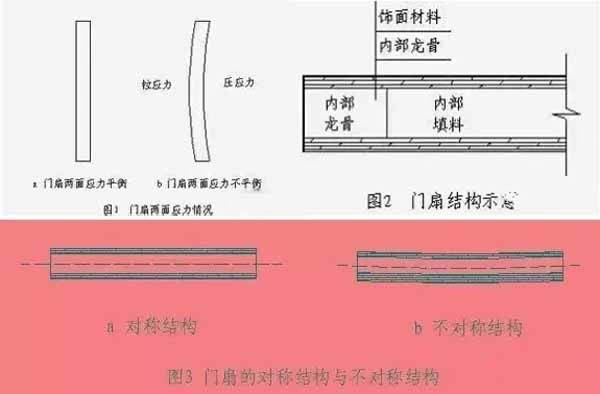

如图，以门扇厚度中心为基准，当门扇两面的应力相等时，门扇处于平直状态；

如图（a）；当门扇两面的应力不同时，应力平衡被打破，就会出现弯曲变形的情况；如图（b），此时门扇的弓面受到拉应力，凹面受到压应力。

这种应力不平衡是多种因素共同作用的结果，既有木质门自身的原因也有外界环境的原因。导致木质门扇产生变形的因素主要有产品的结构、使用的材料、木门的加工工艺、木门的储存、安装和使用环境等。

木门变形原因

木门变形原因一、材料选用不当造成变形

众所周知，木材是一种干缩湿胀的材料。在一定的含水率范围内，随着木材本身含水率的变化，而带来的木材本身尺寸、形状的变化，这种现象称为木材的干缩湿胀。由木材加工制作成的木门也会存在着这种情况。同时木材是一种各向异性的材料。不同的方向其物理、力学性能差别非常大。与门扇变形密切相关的就是木材的干缩系数，木材的不同方向，干缩系数相差比较大。

木门生产加工所选用的主要材料是木材或人造板，在材料的选择上应该重点控制木材的含水率，使用干燥合格的木材，这样能够有效的降低木材的干缩和湿胀。同时要注意控制木材的含水率梯度，不能存在局部含水率过高或过低的现象。使用集成材作为门扇的内部主要龙骨可以提高产品抵抗外力的能力。

木门变形原因二、产品结构不对称造成变形

即门扇两面的材料特性应该不一致。对于图（b）的情况，由于饰面材料的厚度不同，门扇两面的胶层与门扇中心线的距离不一致，虽然胶粘剂在固化过程中产生的应力大小相同但是由于力臂的不同，使得门扇产生弯曲变形的情况。

因此，在产品的生产过程中，必须要求饰面材料的厚度、种类、含水率、结构相同。有些小品牌工厂在加工制作时，正面使用好的材料，背面使用价格低廉的材料，就容易产生变形。
